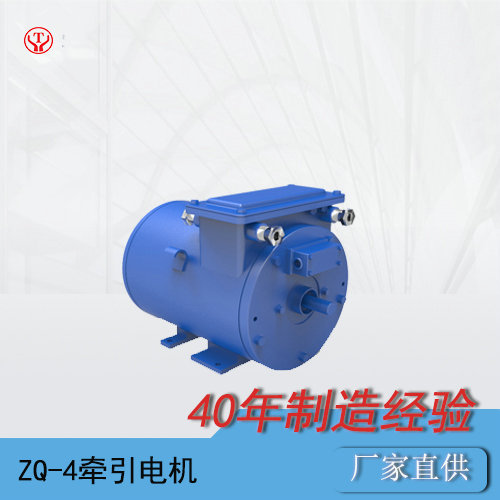

CJY1.5吨架线电机车ZQ-4-2矿用直流牵引电机O

CJY1.5吨架线式电机车ZQ-4-2矿用直流牵引电机/架线式电机车配件优势

一、40年经验的技术团队

国内老牌湘潭电机厂技术团队、自主研发，个性设计，确保电机工艺和质量。


二、真空浸漆设备及工艺
采用真空浸漆设备，二次以上浸漆工艺，确保ZBQ系列直流电机在潮湿及多粉尘环境下能长期保持高绝缘状态，减少维护次数，维护周期较同类产品延长1.5倍以上；


真空浸漆设备

三、国内先进的烘干设备及工艺
采用先进的烘干设备及烘干工艺，预烘、烘干、保温、准备的温度及时间控制，能有效确保潮气有效排出，绝缘漆合理凝固，成型，确保电机在潮湿及多粉尘环境下能长期保持高绝缘等级；

35f7d066e3cd9477bba00e088fa87d0 (2) - 副本.jpg

四、电机电枢采用特殊工艺，提高电机使用率，更适应恶劣工矿
很多司机图省事违规操作经常烧电机，我们的电机工艺采用铜本体融化焊接，解决了锡焊不耐温升的问题，大大提高了电机寿命，延长3倍以上。
电机换向器表面采用精密加工，确保碳刷和换向器的接触良好，提高碳刷和电机使用寿命。（碳刷磨损产生的导电粉尘引起电机整机绝缘下降，换向片打火及损坏）

五、ZBQ全系列使用高质量或者进口轴承
ZBQ系列直流电机使用高质量或者进口轴承，确保电机低噪音，低震动，高精度，效率高，长寿命和少维护；

nsk轴承.jpg skf轴承.jpg

六、ZBQ全系列使用矽(硅)钢片
ZBQ系列直流电机均采用宝钢/武钢的矽钢片，确保高导磁率，低铁损，功率因数高，电机温升小，过载能力强；

七、ZBQ全系列使用F级及H级绝缘材料,高压绝缘无短板

ZBQ系列直流电机采用F级及H级绝缘材料（绝缘漆、绝缘纸、包扎带及绝缘套管等）；

电枢绕组 (1).JPG

八、ZBQ全系列电机使用

ZBQ系列直流电机采用大厂F级及H级漆包线，绝缘丝包线，绝缘扁铜线等。

电枢绕组 (7).JPG

主要用途及适用范围
1.1 ZQ-4-2 湘潭牵引电机系供 CJY1.5-6.7.9/100型架线式矿用电机车作主电动机。

1.2 适用范围置于电机车内部，在下列环境下应能正常运行：

a) 海拔不超过2000m；

b) 在遮荫处空气最高温度不超过40℃,最低空气温度不低于-25℃；
c) 最湿月月平均最大相对湿度不高于 90%（同月的月平均最低温度不高于 25℃）；
d) 空气中不含有煤尘和瓦斯与空气的爆炸性气体混合物。

结构概述

1、电机轴承用 3 号工业锂基润滑脂润滑，且传动端及换向器端均用 207 深沟球轴承。

2、电机一端伸轴，轴伸为圆锥形，通过联轴器经两级齿轮传动驱动机车车轴。电机下部四底脚用螺栓固定。

3、电机采用四磁极及全刷杆结构；刷架为圆圈形的塑料压制件，可在一定范围内进行调整。每个刷盒内装有两块带尾电刷，刷握采用恒力弹簧。

4、换向器为传统的拱形结构，由梯形铜牌加工成鸽尾状的换向片组成，片间用 0.8mm 的云母板 5535绝缘，鸽尾用锥形云母环绝缘，再用换向器套筒和压圈藉紧固螺母压紧。 3.7 转轴用φ50 的 45 号优质碳素圆钢车制而成。

5、电机机壳由无缝钢管 Q235-B 焊接后车制而成，兼作导磁体及安装全部零部件的骨架之用。机座上方设有一个视察窗。通过视察窗可检查换向器和电刷的工作情况及更换电刷。电机前端盖及机座上方设有出线盒，出线盒内有接线柱，外接电缆通过出线盒上的接口引入。电机电气间隙不小于 6mm，爬电距离不小于 10mm。

架线式电机车ZQ-4-2矿用直流牵引电机参数

	功率	3.5Kw
	电压	42V
	电流	105A
	转速	960r/min
	最大电流	210A
	最大转速	2400r/min
	结构形式	卧式
	工作制定额	S2-60MIN
	励磁方式	串励
	绝缘等级	F
	冷却形式	IC40
	重量	130KG

我们是矿用机车行业的动力供应商，并且与湘电重装，中国中车及山河智能等大型企业合作提供动力。
